지그비 (ZigBee)

사물 인터넷(IoT, Internet of Things)의 적용 영역을 확장 되면서 다양한 분야에서 변화가 일어나고 있습니다.
농축업, 건설, 에너지, 자동차, 교통, 물류, 환경, 헬스케어에 이르기까지 다양한 산업에 융합되어 삶의 질 향상에 도움을 주고 있습니다. 이를 발판 삼아 다양한 무선 통신 프로토콜이 대중 앞에 등장했습니다.





지그비 (Zigbee)





지그비는 벌이 지그재그로 춤을 추면서 의사소통을 하는 것에서 따온 말로 근거리 통신 방식의 하나입니다.
2005년에 개발되어 미국전기전자학회(IEEE) 802.15.4 물리적 계층을 사용하는 지그비는 특별히 IoT를 위해 설계된 첫 번째 무선 프로토콜입니다.

ISM(Industrial Scientific Medical band) 밴드인 2.4 GHz 무선 주파수대역에서 동작합니다.
변조 방식은 직접 시퀀스 확산 스펙트럼(DS-SS)방식이며, 데이터 전송 속도는 20~250 kbps입니다.

메시 토폴로지와 저전력 동작이 특징으로 실외에서 최대 100m의 정격 범위를 커버합니다.





상대적으로 가격이 저렴하고 간단한 무선 네트워크를 구축할 수 있지만, 메시 토폴로지를 사용하는 다른 프로토콜과 비교하여 전력효율과 상호운용성이 떨어집니다.

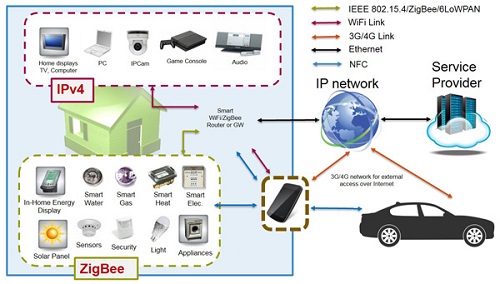

지그비 스마트 홈 [출처] wiznetmuseum.com



다양한 지그비 어플리케이션 [출처] efxkits.co.uk









Cf. 네트워크 토플로지 (Network Topology)







네트워크 토폴로지란 단말기 상호 간에 데이터를 전송할 수 있도록 연결된 형태를 말합니다.



1) 메쉬형 토폴로지 (Mesh Topology)

메쉬형 토플로지는 모든 노드가 네트워크상에서 혹은 개별적으로 연결된 그물망 형태로 다수의 노드 쌍이 동시에 통신할 수 있습니다.  이는 특정 노드의 장애가 다른 노드에 영향을 주지 않기 때문에 장애에 유연한 대처가 가능하고 가용성이 극대화 되는 장점이 있습니다.  하지만 그만큼 회선구축 비용이 많이 들게 되며, 새로운 노드를 추가할 시에 선로 구성이 복잡해지고 비용부담이 발생합니다.
