디스플레이 (4) LED Display



LED 디스플레이는 LCD 디스플레이의 진화판으로 생각하시면 됩니다.
일반적으로 LCD는 패널의 뒷면에 백라이트라고 하는 광원이 필요합니다.

LED 디스플레이는 백라이트가 CCFL(Cold Cathode Fluorescent Lamp: 냉음극 형광램프)에서 LED로 바뀐 것뿐입니다.



LCD에 사용된 CCFL은 생산 단가가 낮은 장점이 있지만, 수명이 짧고 소비 전력이 높은 것이 단점입니다.
LED 백라이트는 수명이 길고 소비 전력이 낮으며 화면 전체에 균일한 빛을 뿌려 주는 것이 특성입니다.





LED 백라이팅 기술은 크게 두 가지로 구분됩니다.

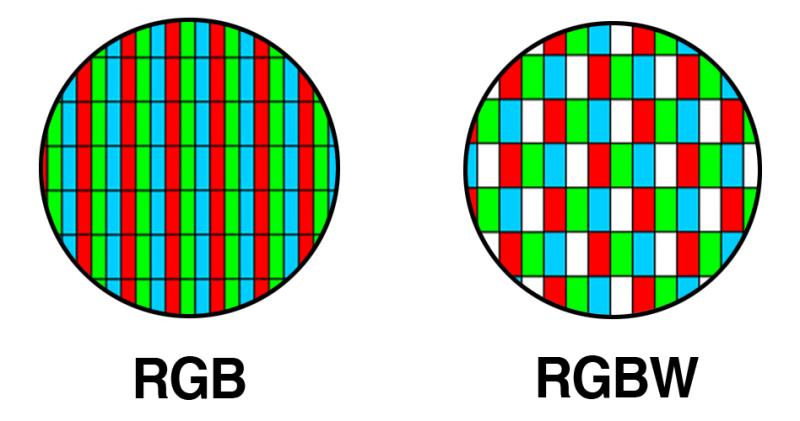

[RGB, RGBW 구조의 소자 배열]

먼저, 각각의 LED 블록이 적색(R), 녹색(G), 청색(B)으로 이루어진 형태로 입력되는 신호의 색상에 맞는 LED를 밝혀 필요한 부분에 선택적으로 빛을 공급하는 RGB 방식이 있습니다.
또, 적색(R), 녹색(G), 청색(B)의 유기물을 TFT 기판 위에 각각 ‘수직’으로 쌓아 올리고 화이트(W) 소자를 추가한 RGBW 방식이 있습니다.
RGBW 방식은 높은 색재현율을 갖고 있으며, 고해상도 구현 시 유리하고, 흰색 배경 구현 시 소비전력도 낮은 특성이 있습니다.





패널의 가장자리에 LED 백라이트 유닛을 배치하는 엣지(Edge) 방식과 LCD 뒷면에 LED 백라이트 유닛을 배치하는 직하(Direct) 방식이 있습니다.
