PS4 듀얼쇼크4 버튼(R1, R2, L1, L2, 방향키, 트리거 등) 고장 자가 수리

잘 사용하던 PS4 듀얼쇼크4 L1키가 갑자기 동작을 안해서

중고 제품 가격도 2~3만원대라 수리하기로 결정했습니다.

보통 버튼이 반응이 없는 경우
1. 서킷보드필름, 2. 고무 패드 컨덕터
불량인데 2가지 부품을 구입하고 수리했습니다.

공구는 +드라이버, 오프너 사용했습니다.

Cf. 서킷보드필름은 여러 종류가 있어서 미리 뜯어서 확인하고 주문했습니다.

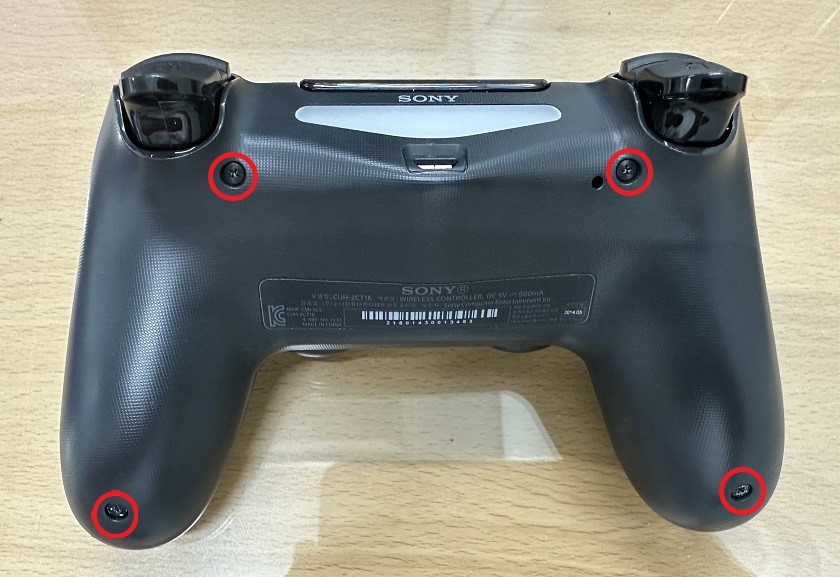

1) +드라이버로 나사(4군데)를 풀어 주세요.

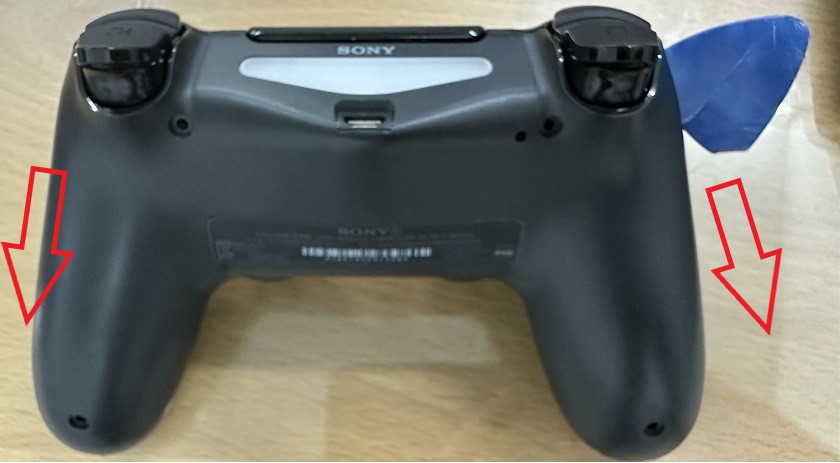

2) 오프너를 사용해 화살표 방향(양쪽)으로 내리면서 분리합니다.

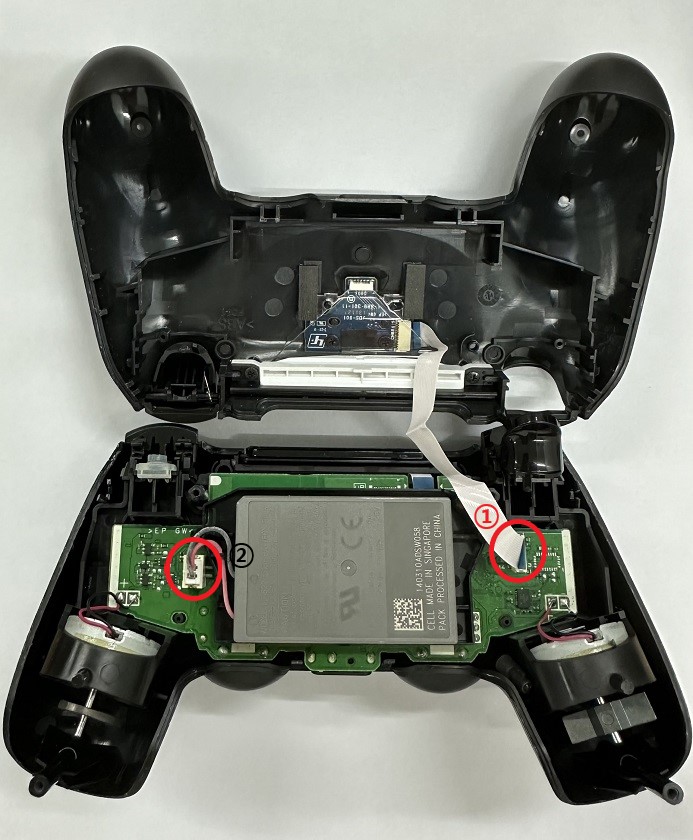

3) ①, ② 케이블을 뽑고, 배터리와 핀을 제거하세요.

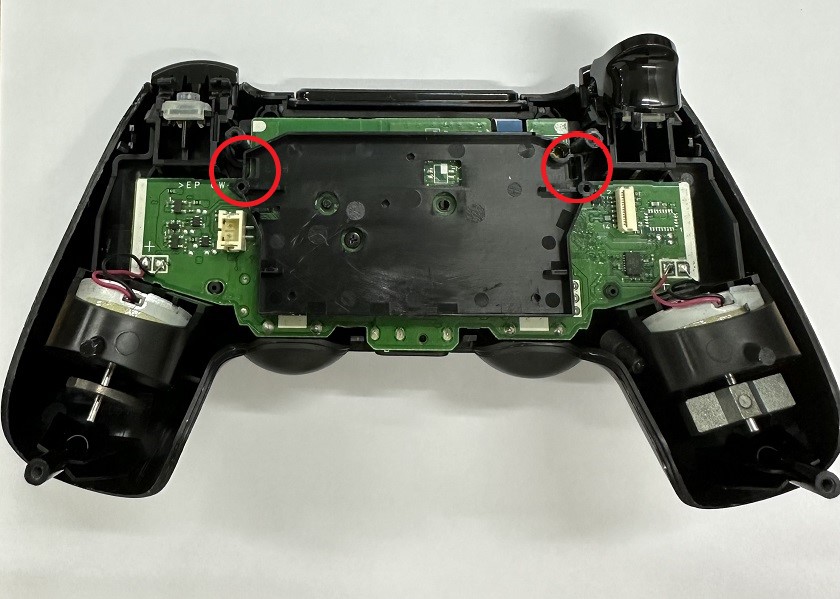

4) 양쪽을 잡고 판을 빼주세요.

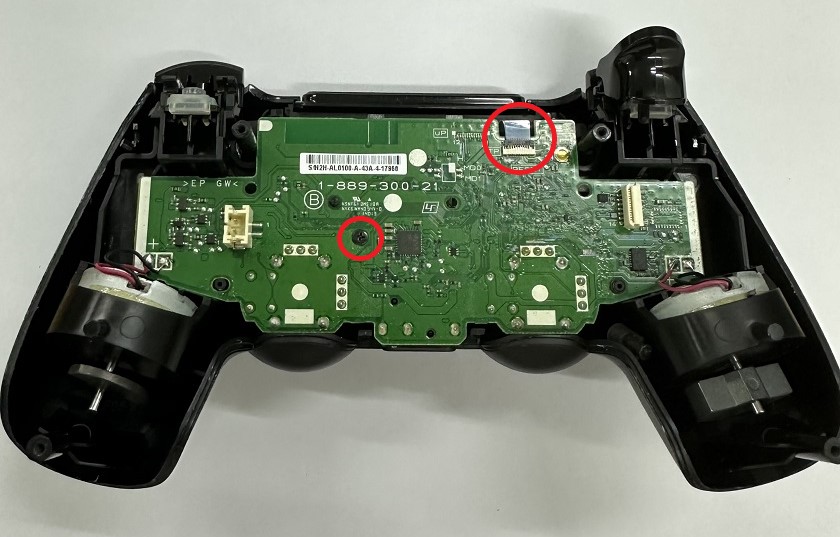

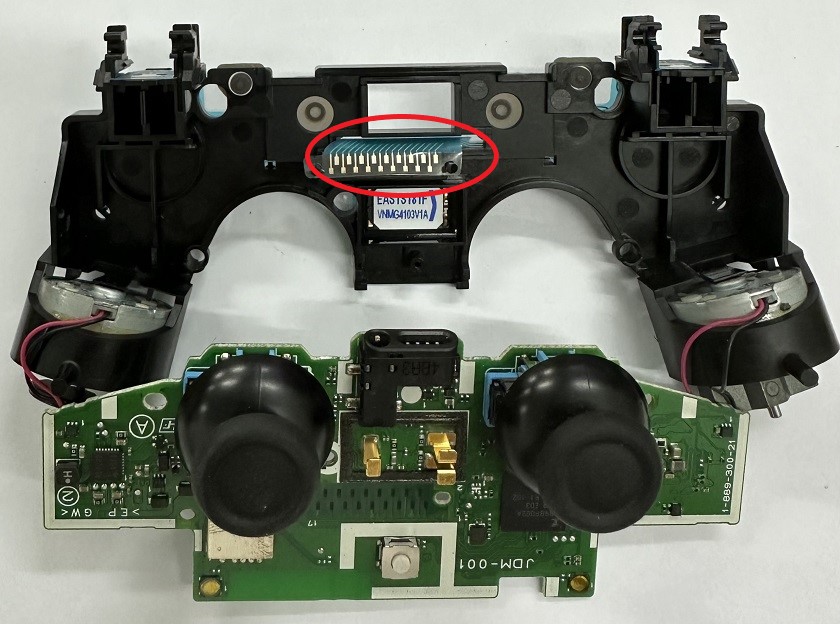

5) 케이블을 뽑고, 가운데 있는 나사를 풀어서 회로기판을 들어주세요.
 (모터와 연결된 전선 주의 =>떨어지면 납땜 필요.)

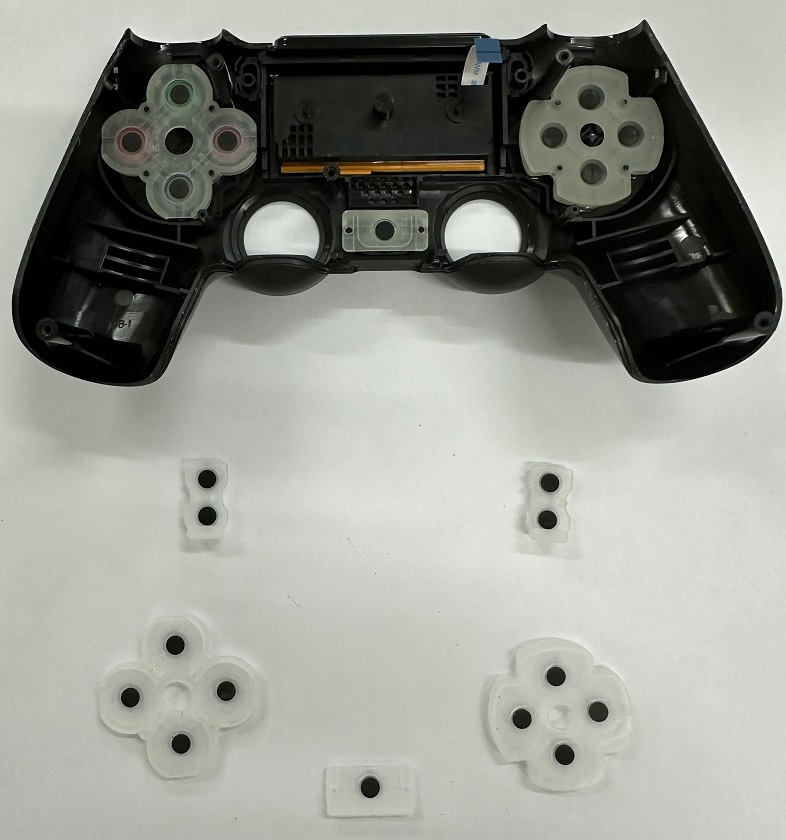

6) 고무 패드 컨덕터를 모두 교체합니다. (키감이 처음 상태로 돌아옴)
    R1, L1. R2, L2 버튼은 완전 분해해야 교체 가능합니다.

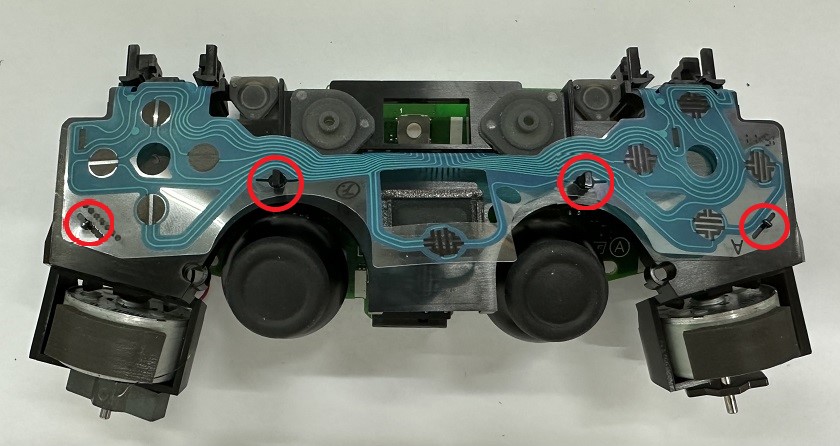

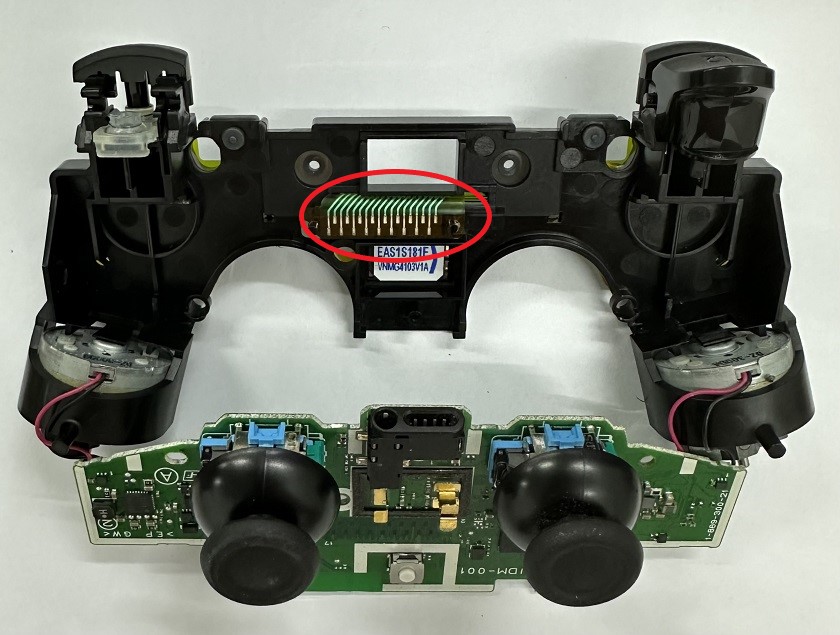

7) 서킷 보드 필름을 들어 냅니다. (가운데 부분은 반대편에 고정)





8) 새로운 서킷 보드 필름으로 교체합니다.



9) 트리거(R2, L2) 스프링은 버튼에 끼운 다음에 표시해둔 곳에 고정합니다.





10) 케이블 연결 잘 하고, 역순으로 조립하세요.





듀얼쇼크4 서킷보드필름와 고무 패드 컨덕터 교체 후 버튼 잘 동작하네요.

버튼 누르는 느낌도 좋아졌습니다. ^^

버튼 동작 안되는 것 외에도 아날로그 스틱 쏠림, 터치패드 불량, 충전 불량 등 문제가 발생할 수 있습니다.
듀얼쇼크4 관련 여러가지 부품을 구입할 수 있으니 수리해서 사용하면 됩니다.

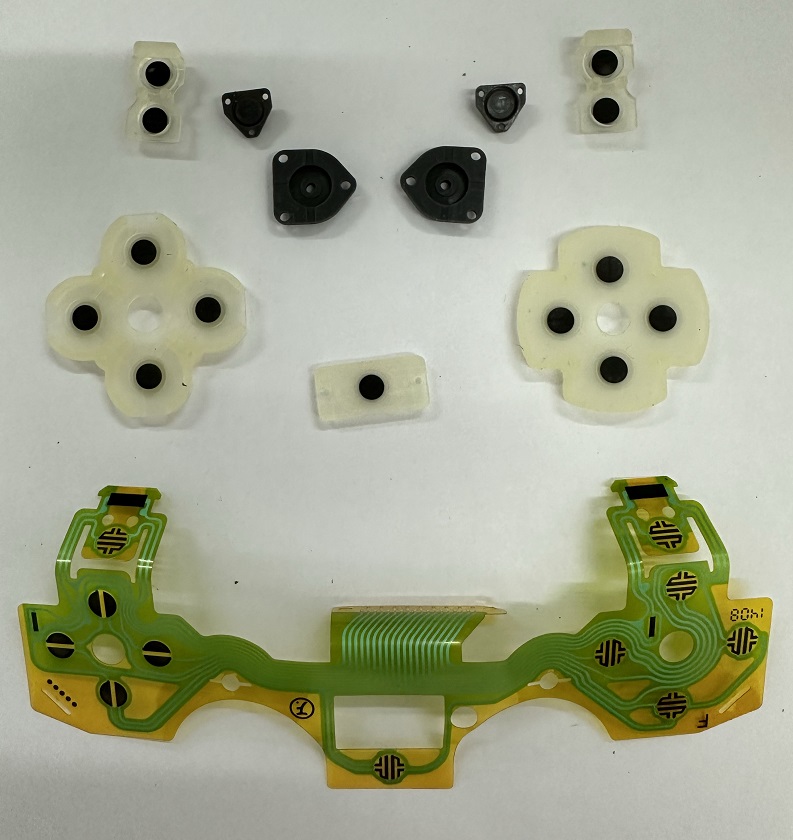

교체된 부품입니다.
