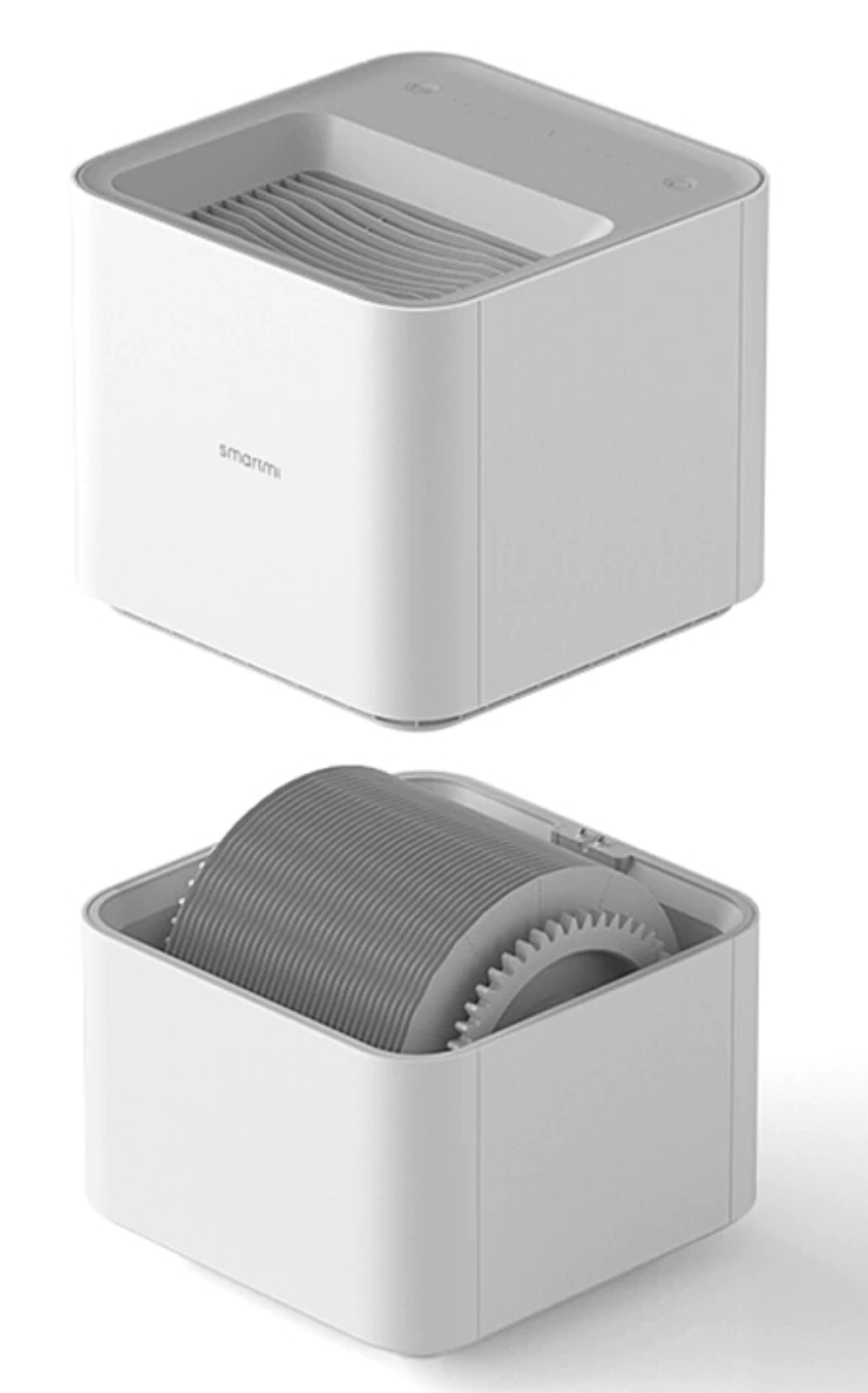

샤오미 기화식 가습기 센서 고장 수리 (물 부족 알람)

약 3년 동안 잘 사용하던 기화식 가습기를 청소하고 켰더니 물 부족 알람으로 동작 불능... 검색해보니 샤오미 기화식 가습기(1~2세대)의 주요 불량 원인이었습니다.
기존에도 잘 사용하던 제품이고, 디자인도 마음에 들어서 인터넷 글을 보고 자가 수리해 보기로 결정했습니다.
물 수위 감지 센서 청소를 했는데 가습기는 동작 안 되었습니다.

저는 아두이노 보드를 사용하여 수리를 진행했습니다.



아두이노 보드 구입 (3.3V or 5V)

아두이노 프로 마이크로 호환보드 3.3V 5V : 플럼킷





1. 강제로 정보(물 가득) 전송

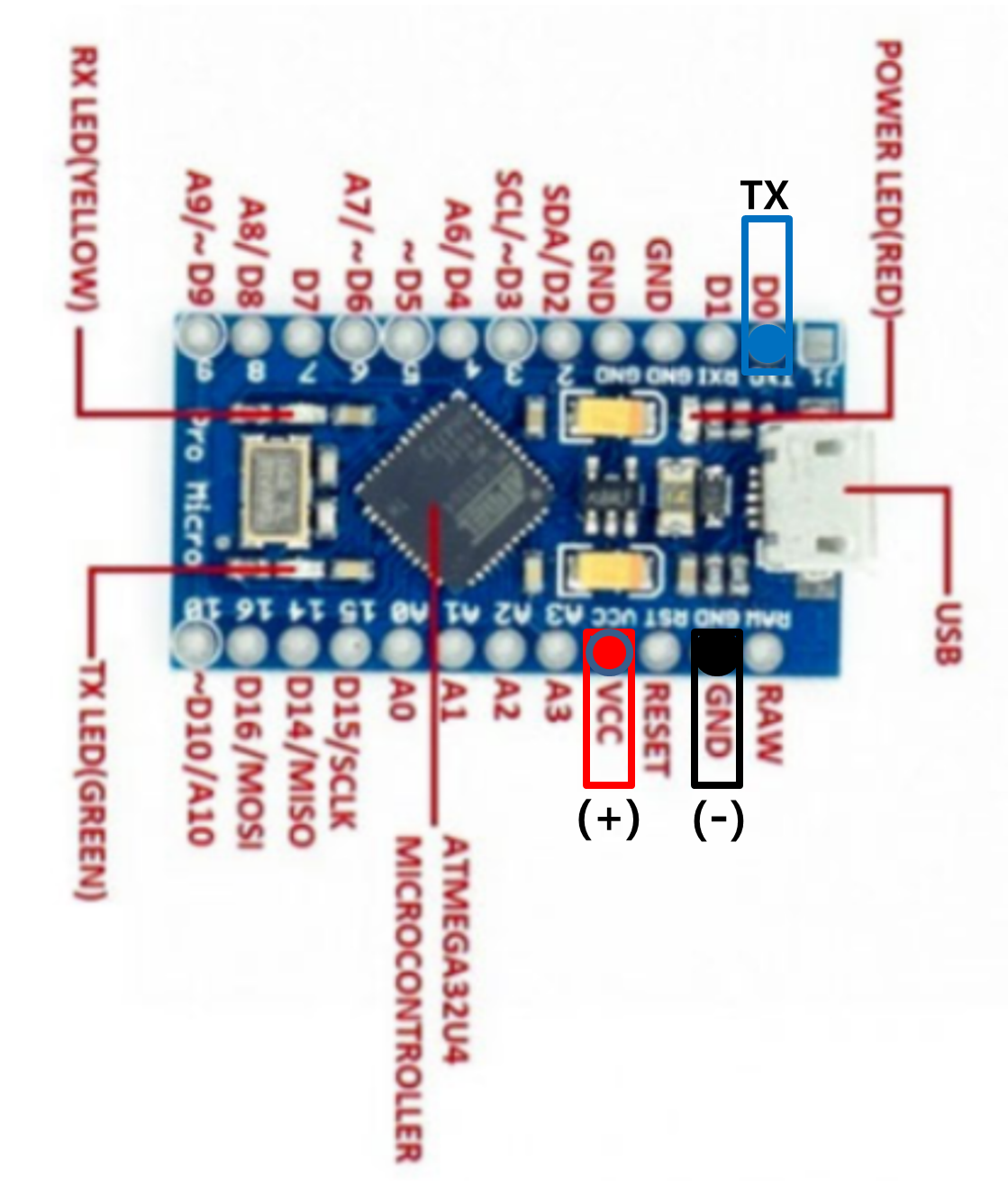

아두이노 보드(3.3V) 구매 추천

Source Code

GitHub - tomasvilda/humidifierstart: Xiaomi SmartMi Humidifier 2 emulator for 100% tray sensor



저는 현재 이 방법으로 수리해서 동작 확인했습니다.

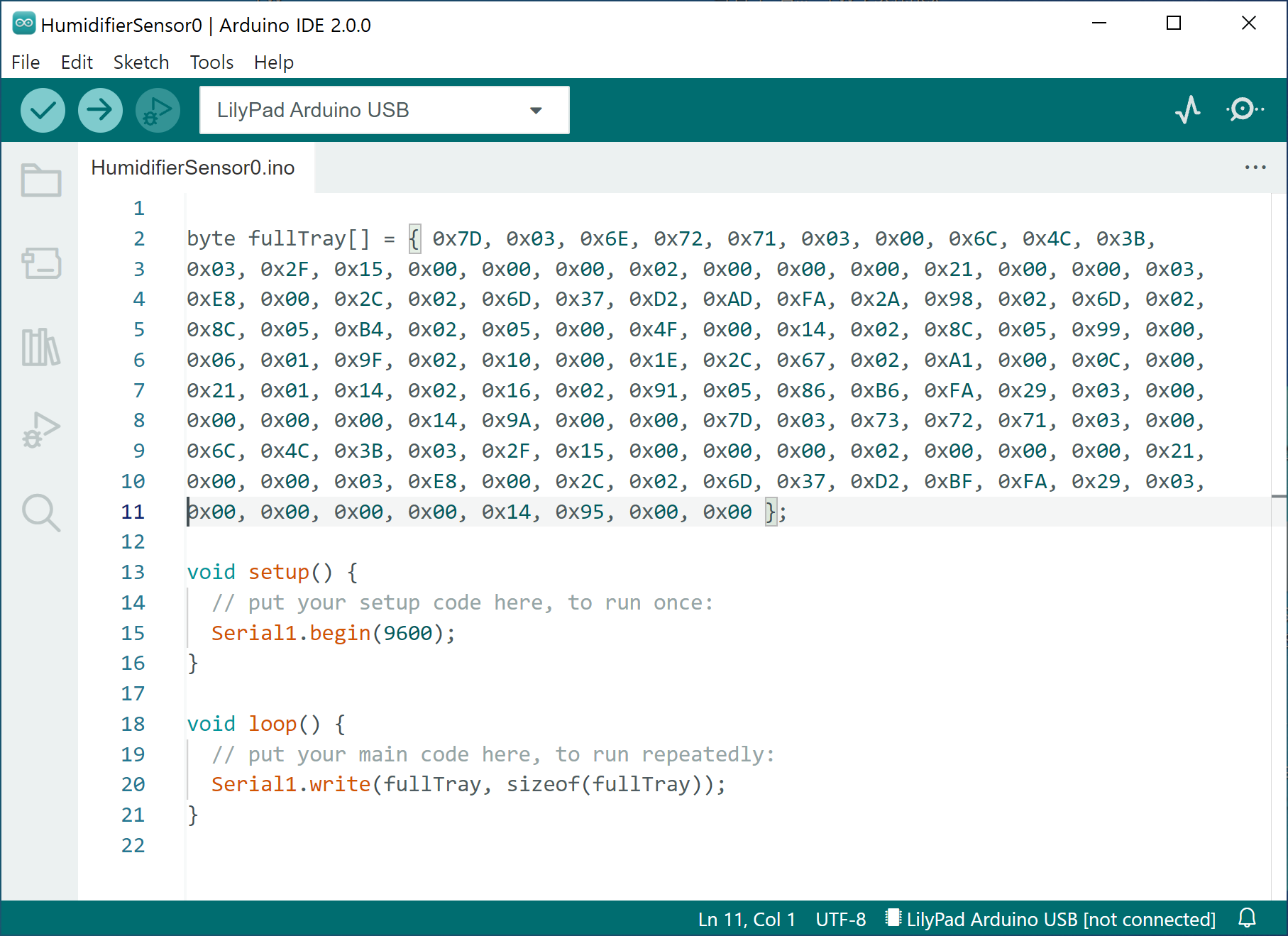

1) 아두이노 보드 Source Code 다운로드

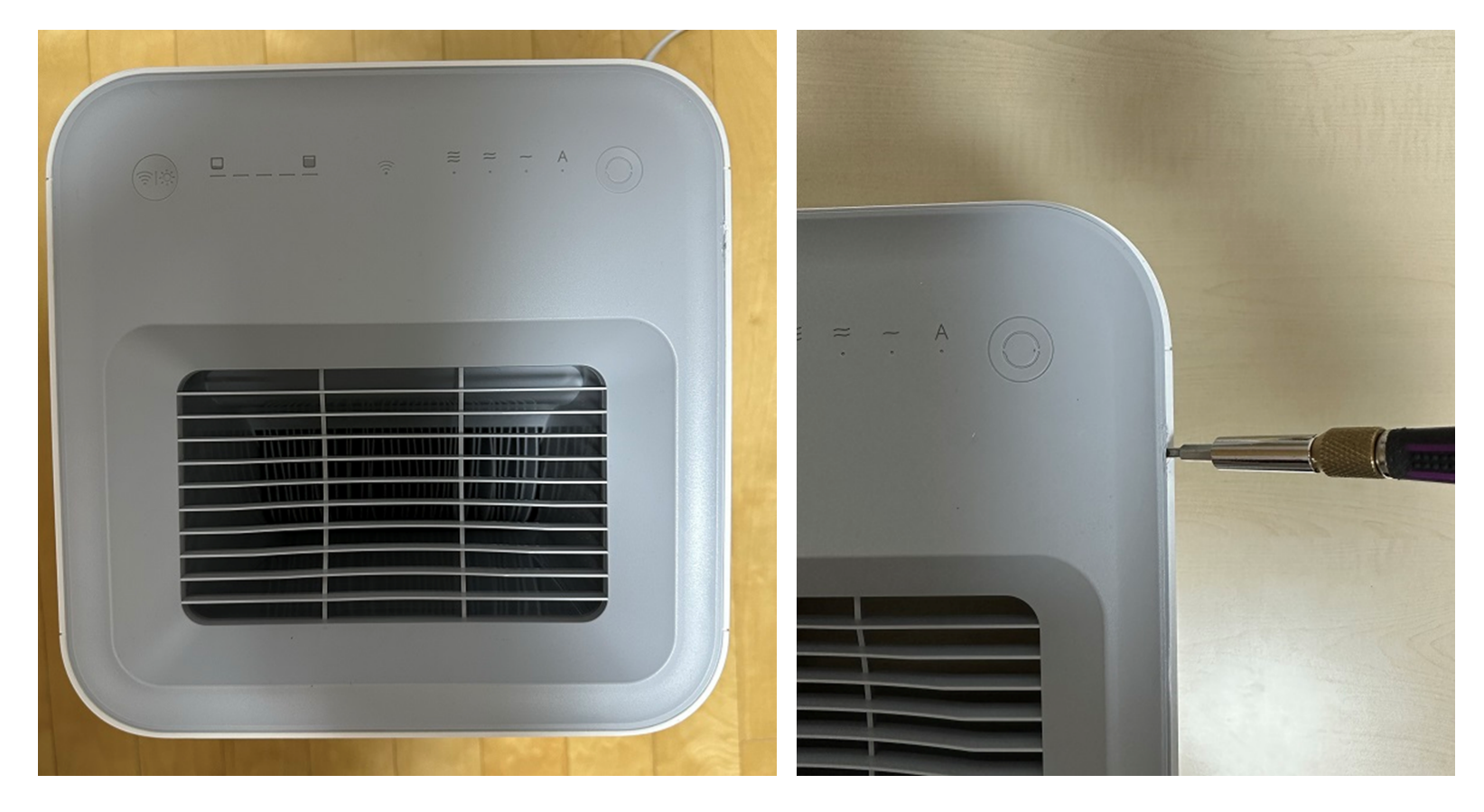

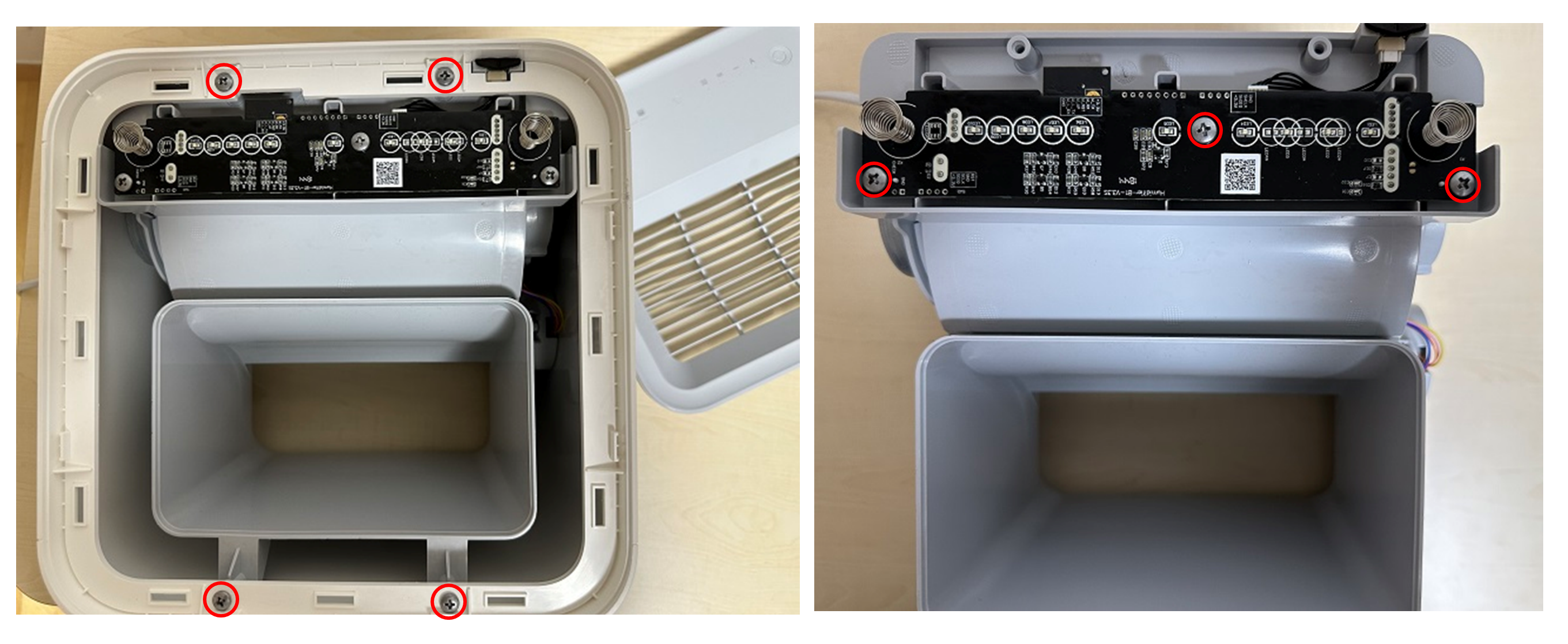

2) 상판 분리

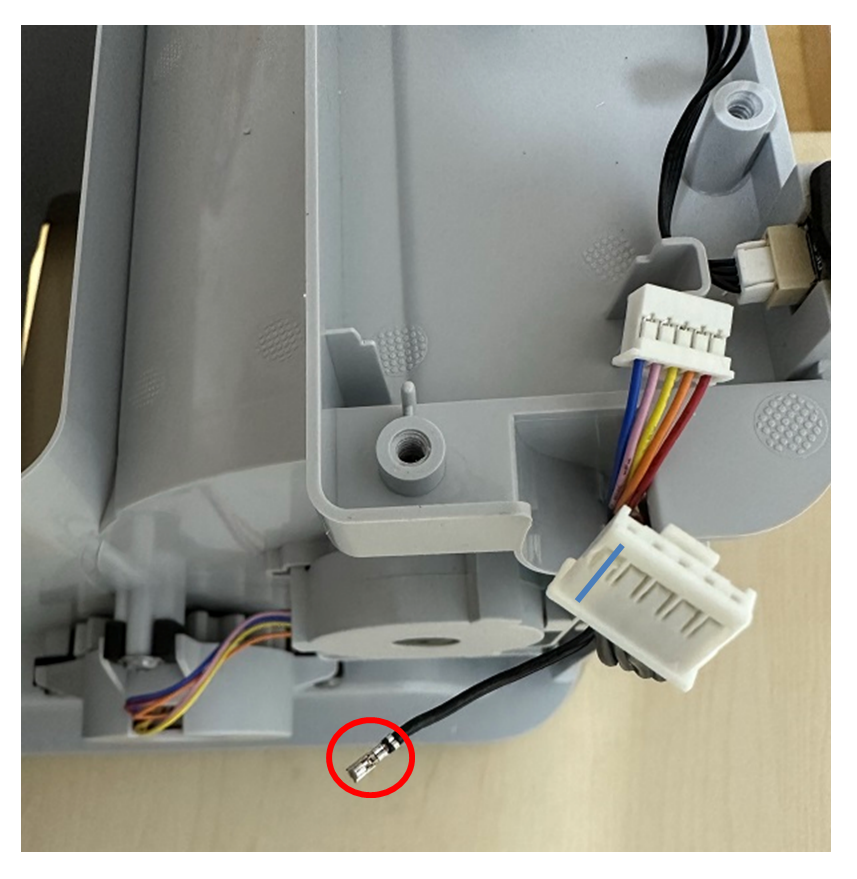

3) 보드 및 통신 커넥터 분리

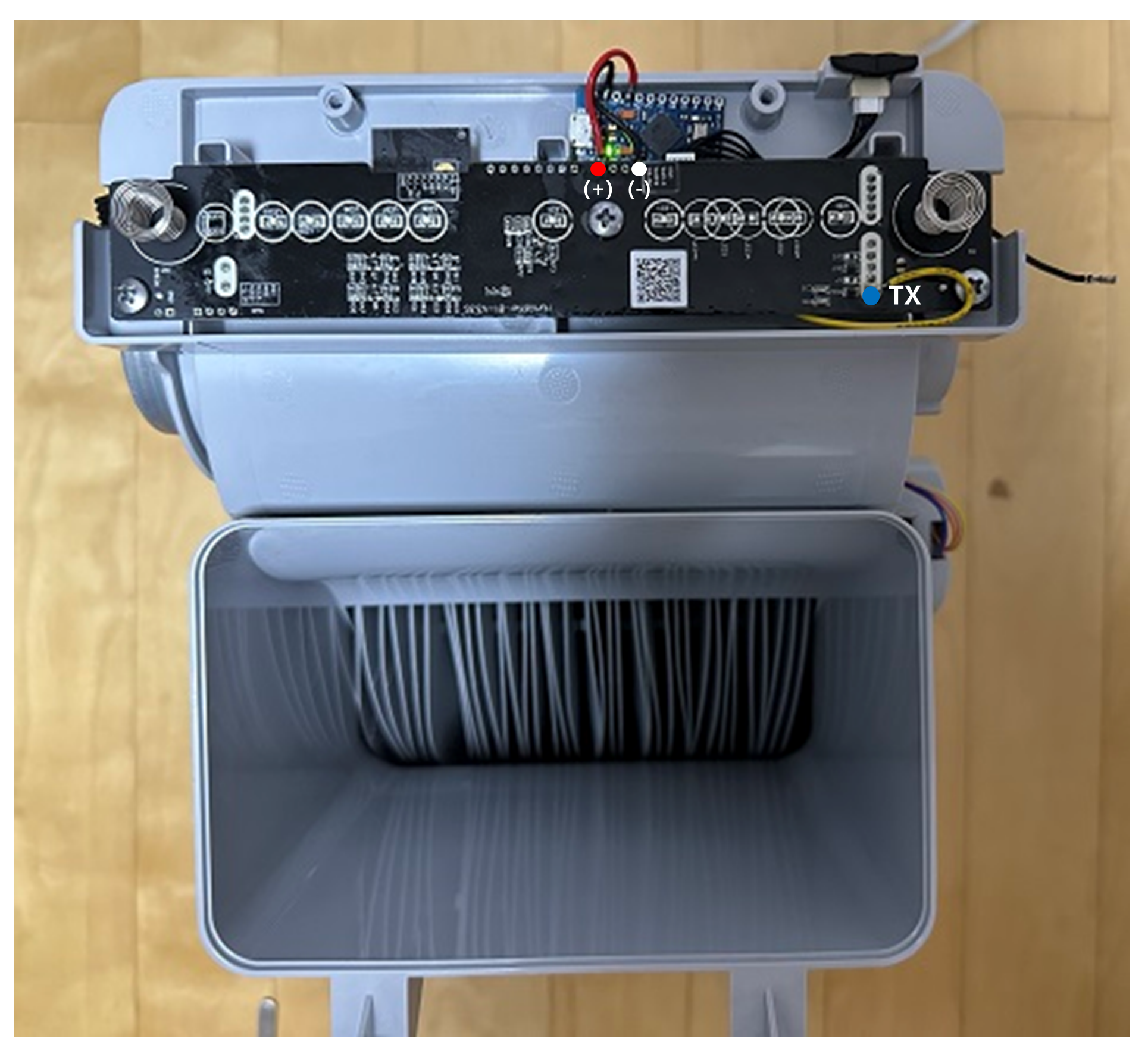

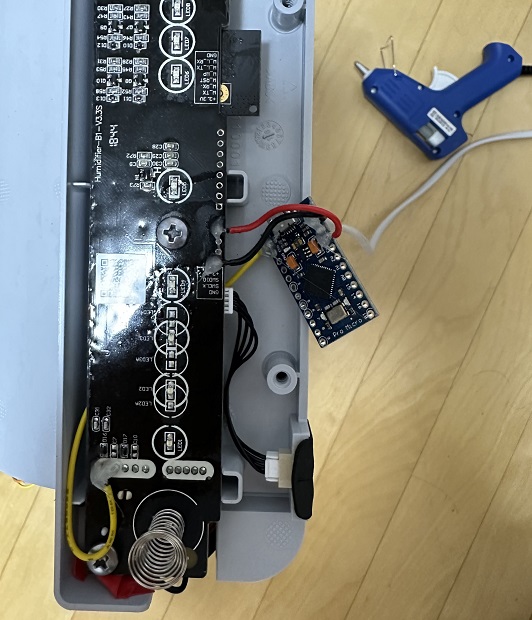

4) 아두이노 보드 장착 및 납땜



5) 글루건 작업 및 정리

수리 후 동작영상





2. 센서 정상 동작

아두이노 보드(5V) 구매 추천

Source Code

GitHub - fakcior/xiaomi-humidifier-water-sensor: Xiaomi SmartMi Evaporative Humidifier water level sensor

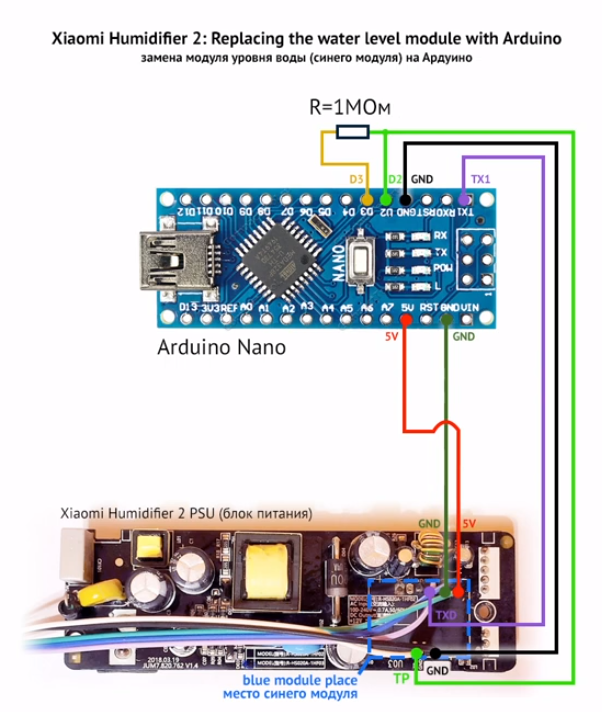

물 수위 감지 센서의 정보를 아두이노 보드에서 읽어서 메인 보드에 전달합니다.
센서 정보가 정상적으로 표시됩니다.

1M옴 저항이 필요해서 작업은 못 하고 아두이노 보드에 Source Code만 넣어봤습니다.

Cf. Library(CapacitiveSensor) 검색 후 설치해야 합니다.



그 후에 가습기 센서보드에서 작업필요합니다.

3. 다른 방법

- 물 수위 감지 센서 청소

샤오미 가습기 2세대 수조높이 인식불량 해결팁 (초간단) : 클리앙



- 센서 고장시 사용할 수 있도록 하는 방법 (F/W 지원해야 가능)

전원입력(오른쪽 동작 스위치 누른 상태) => 왼쪽 스위치 3번 누름(오른쪽 동작 스위치 누른 상태) => 전체 LED ON
=> 오른쪽 스위치 누름 => 1단계 동작모드로 구동됨.

블로그 내용 참고하세요.

https://blog.naver.com/eyehs
